产品说明:

本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用******IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。

概述

工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。

根据******规定，生产符合IEC******标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号

B型、S型、K型、E型

主要技术参数

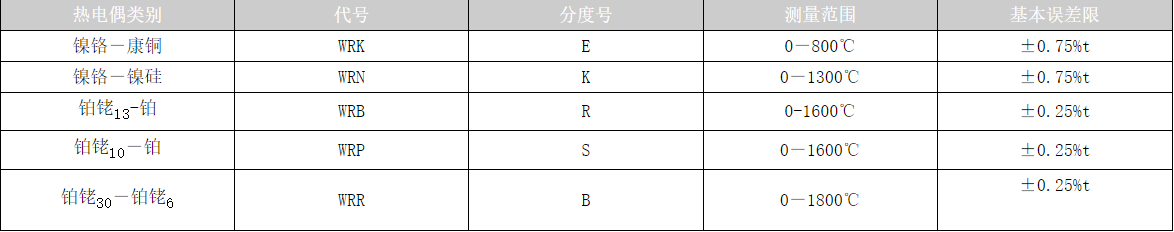

测量范围及基本误差限

注：t为感温元件实测温度值（℃）

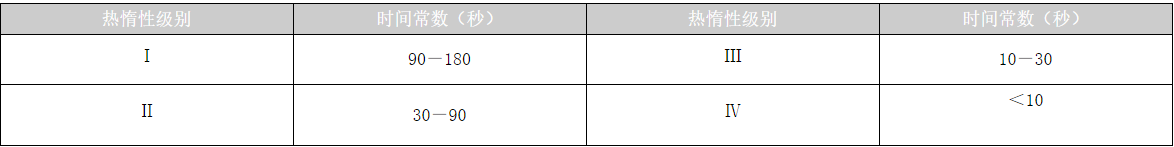

热电偶时间常数

◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

◆热电偶***小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）

◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）

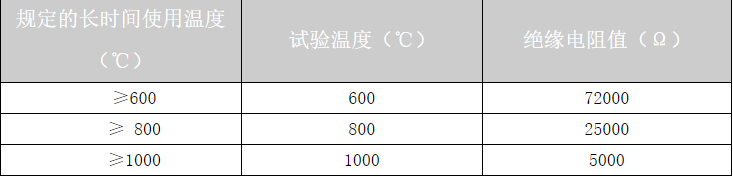

◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
