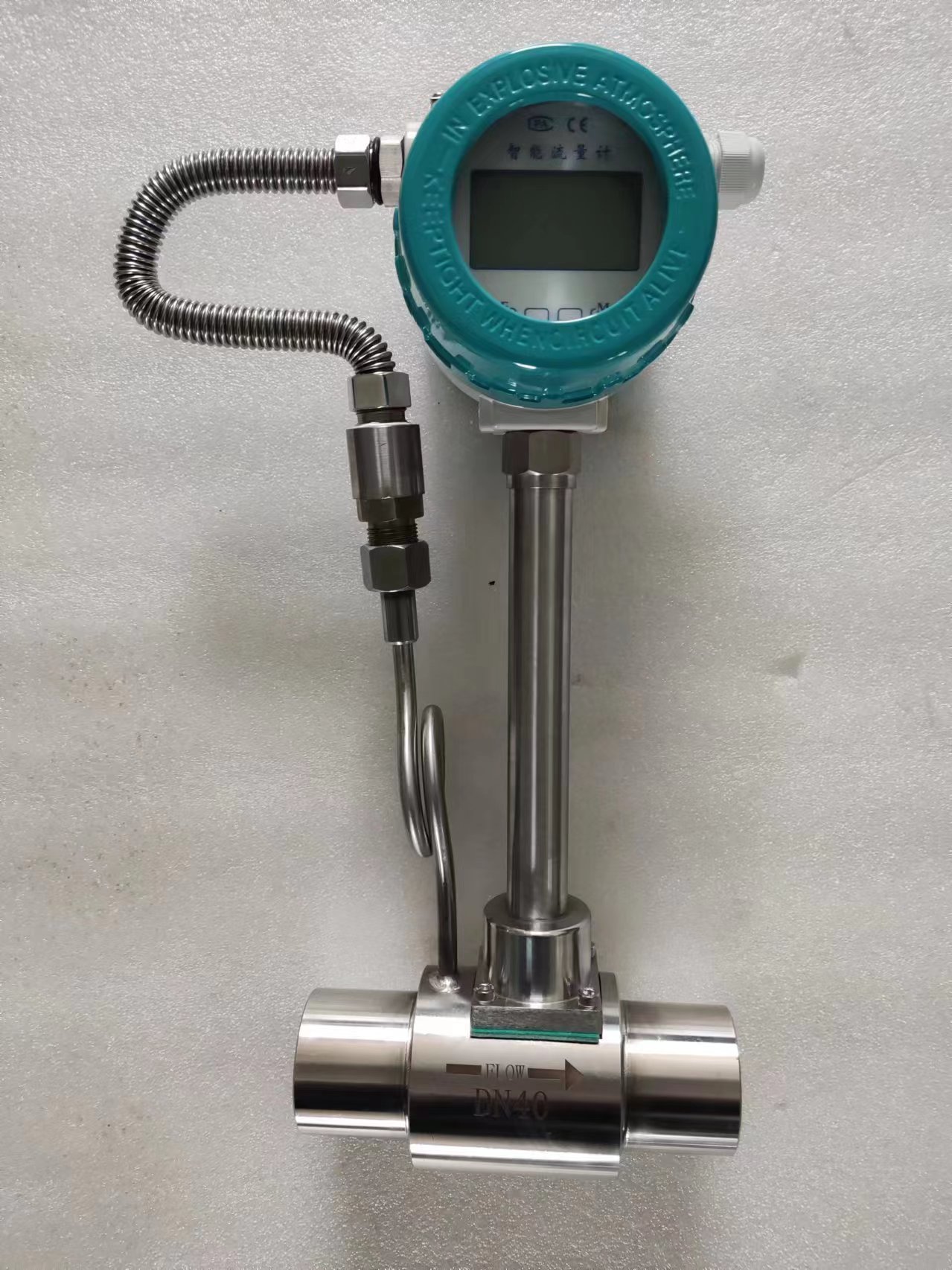

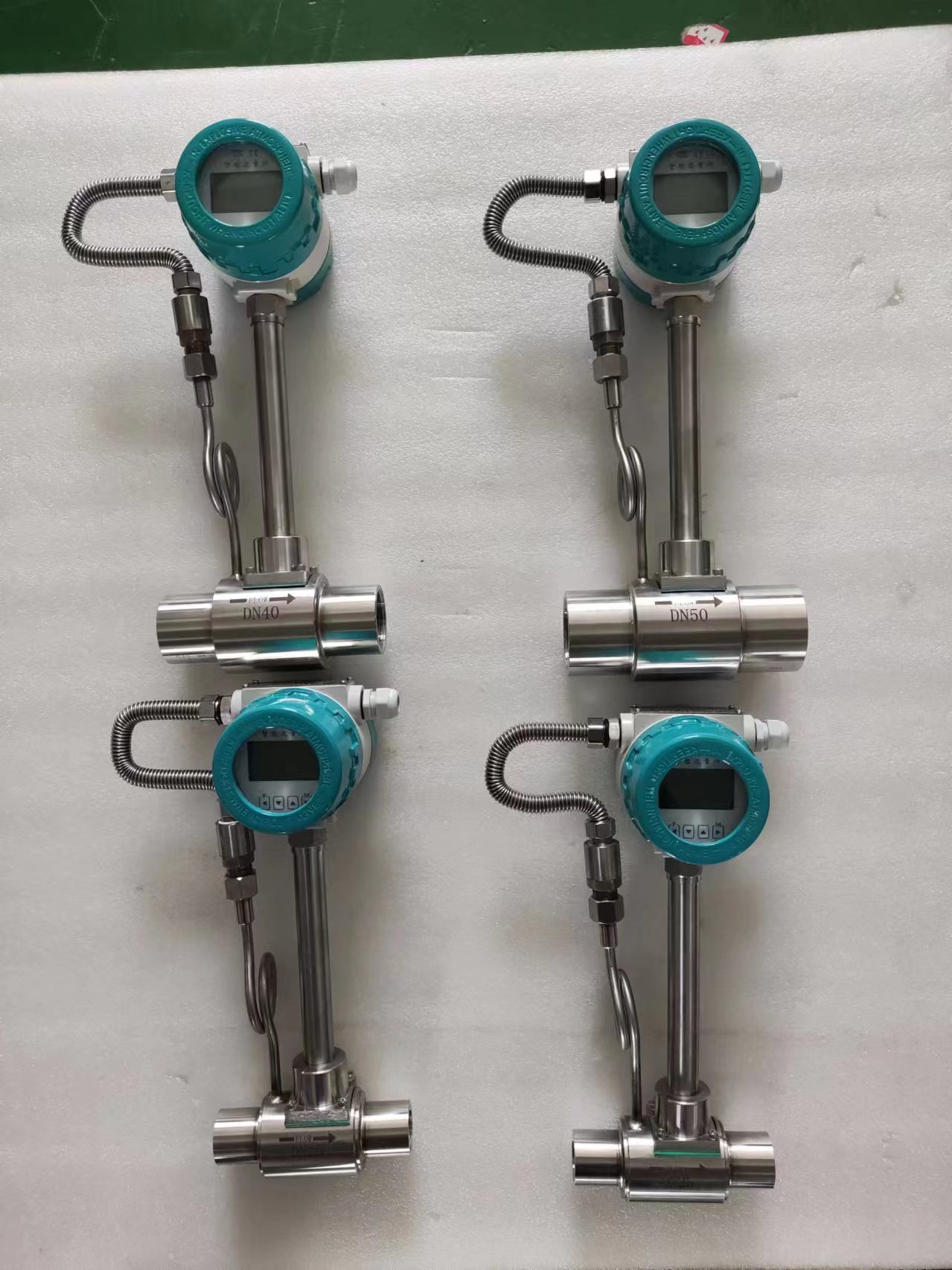

LUGB涡街流量计的安装方法 LUGB涡街流量计是一种常用的流量测量仪表，用于测量液体或气体的流量。其安装方法主要包括以下几个步骤： 1. 确定安装位置 - 流体流动平稳：选择在流体流动平稳的地方安装，避免液体或气体中有颗粒物质的情况。 - 避开干扰：尽可能避开强电设备、高频设备、强开关电源设备等干扰源。 2. 准备安装材料 - 螺栓、螺母、密封垫片：根据实际情况，准备好所需的安装材料，包括螺栓、螺母、密封垫片等。 3. 进行管道准备 - 切割管道：在安装位置处，根据涡街流量计的尺寸，适当地切割管道，以便安装涡街流量计。 4. 安装涡街流量计 - 插入管道：将涡街流量计插入管道中，并使用螺栓、螺母等材料进行固定。 - 密封处理：确保涡街流量计与管道之间没有间隙，并使用密封垫片进行密封，避免流体泄漏。 5. 连接电气线路 - 电源线和信号线：根据涡街流量计的要求，连接电气线路，包括电源线和信号线。确保连接的稳固可靠，并遵循相关的安全操作规范。 6. 进行调试和验证 - 流量测试：在安装完成后，需要进行调试和验证，以确保涡街流量计的正常运行。可以通过对流体进行流量测试，检查涡街流量计的测量准确性和稳定性。 7. 直管段要求 - 前直管段：传感器的上游应有15-20D的直管段。 - 后直管段：传感器的下游应有5-10D的直管段。 8. 安装环境要求 - 避免振动：传感器应避免安装在有强烈机械振动的管道上。 - 避免电磁干扰：传感器应避免安装在有较强电磁场干扰的场合。 - 防水防尘：仪表安装在室外应注意防水，特别是电气接口处应有防护措施。 通过以上步骤，可以确保LUGB涡街流量计的正确安装和稳定运行。在安装过程中，还需要注意具体的安装环境和流体特性，以确保测量的准确性和可靠性。
